焊接工裝夾具的熱變形問題及其控制措施

在焊接工藝中，工裝夾具的熱變形問題是影響焊接質量和生產效率的關鍵因素之一。焊接過程中，焊接部位的局部加熱會導致工件和工裝夾具發生熱膨脹，隨著溫度變化，夾具的幾何形狀會發生變形，進而影響焊接接頭的精度和焊接效果。為此，控制焊接工裝夾具的熱變形成為焊接工藝中一個至關重要的環節。

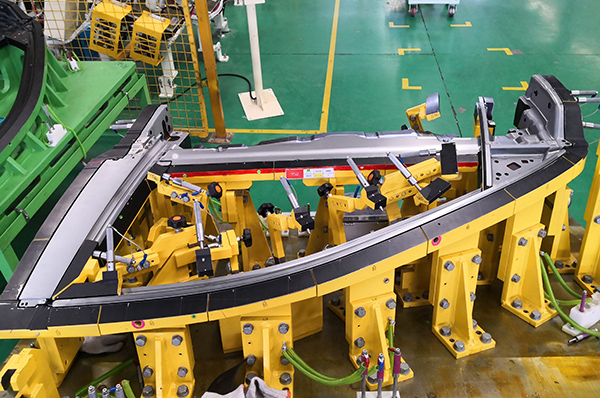

焊接工裝夾具的熱變形來源

局部加熱效應

焊接過程中，焊槍或焊條局部加熱會導致焊接區域的溫度急劇升高，產生較大的熱梯度。工裝夾具直接接觸或緊固工件時，也會因溫度變化而發生熱膨脹或收縮，尤其是金屬夾具材料在高溫下的物理性質變化較為顯著，導致變形。

熱傳導與熱積累

焊接過程中，工件和夾具之間的熱傳導會造成夾具局部溫度升高，溫度的不均勻分布是引起熱變形的根本原因。特別是對于大尺寸復雜結構的工件，熱積累效應更為顯著，使得工裝夾具的變形問題更加復雜。

焊接順序和工件不均勻加熱

焊接順序的不合理或者工件加熱不均勻，也可能導致工裝夾具在焊接過程中受到不對稱的熱應力，從而引起夾具的熱變形。

熱變形對焊接質量的影響

焊接工裝夾具的熱變形會直接影響到焊接的精度和質量。具體表現為：

焊接接頭變形或錯位

夾具變形會使得工件在焊接過程中發生位移或錯位，導致焊接接頭的偏差，甚至引發焊縫的不均勻、裂紋或不完整。

焊接應力集中

由于夾具的熱變形不均勻，可能會導致焊接接頭附近產生應力集中，進而影響焊接接頭的強度和韌性。

焊接精度降低

特別是對于高精度要求的焊接工藝(如航空航天、精密機械等領域)，夾具的微小變形也可能導致整體焊接結構的尺寸誤差，嚴重影響產品的合格率。

控制措施

合理設計工裝夾具

在設計焊接工裝夾具時，應盡量采用對熱膨脹不敏感的材料，并考慮到夾具的熱變形特性。例如，選用具有良好耐高溫性能和低膨脹系數的材料(如鋁合金、耐熱鋼等)。同時，夾具的設計應盡量避免復雜的形狀，以減少因熱梯度變化產生的變形。

焊接順序優化

合理的焊接順序能夠有效地控制局部加熱，避免夾具和工件在焊接過程中出現不均勻加熱?？梢酝ㄟ^分段焊接、交替焊接等方法來減少熱積累的影響，從而減小工裝夾具的熱變形。

溫控與冷卻措施

在焊接過程中，可以通過控制焊接區域的溫度來減緩?qiáng)A具的熱變形。比如，使用冷卻液或空氣噴霧系統對夾具進行局部冷卻，或在夾具的關鍵部位設置冷卻管道，以均勻分布熱量，減少局部溫差帶來的變形。

增加夾具剛性

提高夾具的剛性是控制熱變形的有效方法之一。通過優化夾具結構設計，增加夾具的支撐點和增強其結構強度，可以使夾具在焊接過程中承受更大的熱應力而不發生變形。

使用熱變形補償技術

在一些特殊情況下，可以通過熱變形補償技術來自動校正夾具的變形。例如，通過數控技術對夾具進行實時監控和調整，自動糾正因熱變形導致的精度偏差。

定期檢查與維護

為了確保焊接工裝夾具的長期穩定性，定期檢查和維護是必要的。定期對夾具的熱變形進行檢測，及時修正因長期高溫工作或反復使用造成的變形，以保持其精度和可靠性。

結語

焊接工裝夾具的熱變形問題是焊接工藝中不可忽視的一個環節，其對焊接質量的影響直接關系到最終產品的合格率和性能。通過合理的設計、優化焊接工藝、加強溫控管理以及采用補償技術等措施，可以有效控制夾具的熱變形，從而提高焊接質量和生產效率。在實踐中，針對不同的焊接工藝和材料特性，選擇合適的控制措施是確保焊接工藝順利進行的關鍵。
